重型鋁鋸床SDY-Q1000
最高切割可達340mm，最高切割有效寬度可達260mm，鋸片有效行程650mm，是主要針對更大尺寸的鋁合金型材切割使用，是一款需要根據客戶材料及切割需求，非標定制的一款全自動數控鋁鋸床；
全國服務熱線：181-5108-8657
一、重型鋁型材精密鋸SDY-QFB1000配置參數
SDY-Q1000
規格/型號
品牌
配機鋸片
φ1000*50/60*8.0*100T
SDYCUTTER
PLC
60MT
日本三菱
人機界面
10寸觸控屏/MT8102iQ
威綸
控制電器
法國施耐德
鋸切電機
15KW/1460Pr/min-1980Pr/min
西門子
送料滾珠絲桿
4020
臺灣TBI/臺灣上銀
送料直線方形導軌
45-C01
臺灣鼎翰/臺灣上銀
變頻器
15KW
臺達（臺灣）
壓料氣缸
SC300*63/80
定制
伺服驅動+電機
2.0/3.0KW/MR-JE-152S
臺灣臺達
潤滑裝置
MQL/0.03ml
SDYCUTTER
鋸切推進伺服+電機
2.0KW
超川
鋸切推進絲桿
3210
臺灣TBI
鋸切推進導軌
45-C01
臺灣鼎翰
安全門
2個自感應式
程序功能（可開啟關閉）
吸塵器
設備配備三個吸塵口
二、設備特點及優勢
1、特殊工藝不傷材料：設備擁有自主發明防刮傷專利結構，工作臺面無需加裝任何防刮傷材料（
如電木板，橡膠板等）任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面；
2、剩余尾料短：自主研發普通機型尾料可短至100mm，比同行業標準機型尾料縮短3倍以上，無尾
料機型尾料可短至10mm，為廣大用戶大大節約材料成本;
3、切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性；
4 、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割，節約人工換料時間，伺服
系統送料，送料精度穩定，效率更高；
5、環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命30%以上，切割材
料表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛；
6、專利升降式送料機構 ：設備具有自動升降功能，減小阻力，確保二次送料或送料機構回退時不
帶料
7、設備整機接地，可有效避免漏電造成觸電的安全隱患；
8、設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。

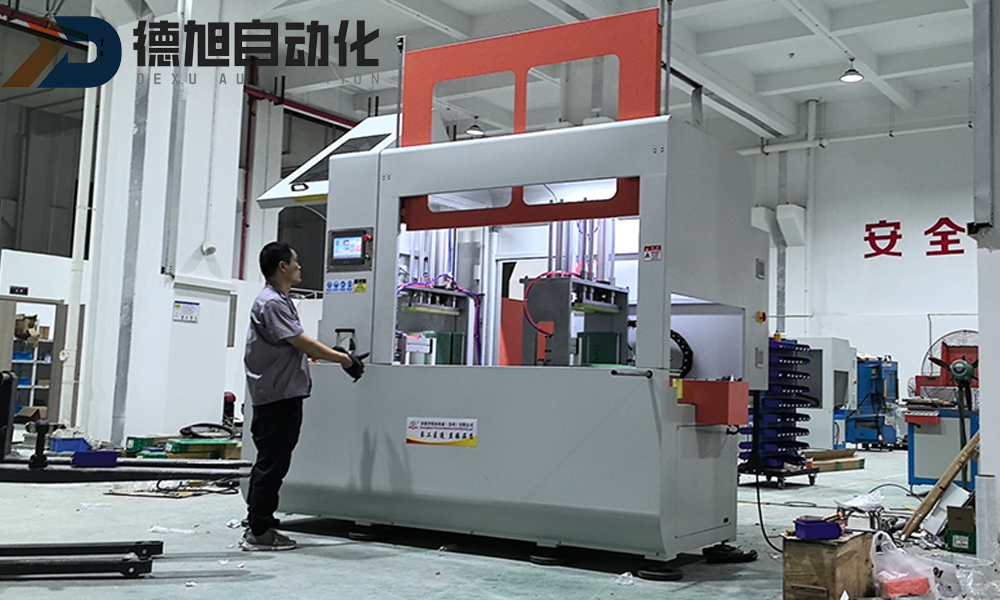

三、設備展示圖
四、設備基本參數
|
電源 |
380V/50Hz |
設備型號 |
SDY-QFB1000 |
|
電機轉速 |
1460Pr/min-1980Pr/min |
送料精度 |
±0.15mm |
|
電機功率 |
15KW |
切割平面度 |
±0.2mm |
|
工作氣壓 |
0.6-0.8MPa |
切割垂直度 |
±0.2mm |
|
主軸軸徑 |
50/60mm |
鋸片直徑 |
1000mm |
|
冷卻裝置 |
微量潤滑 |
進刀方式 |
橫向進刀 |
|
進給動力 |
伺服驅動 |
自動送料長度 |
20-1200mm |
|
主軸精度 |
0.1mm |
外形尺寸 |
3100*2500*2200（mm) |
|
進給速度 |
0-6m/min |
切割寬度 |
550mm |
|
送料有效單次行程 |
1200mm |
切割高度 |
360mm |
|
尾料剩余長度 |
理論值130mm |
重量 |
約5500kg |
