無尾料鋸切機SDY-QFB500
無尾料全自動鋸切機SDY-QFB500可用于各類工業鋁型材 鋁管 鋁排 散熱器 汽車零部件等型材切割使用，可用于150*330mm內材料切割使用，尾料剩余長度理論值30mm；
全國服務熱線：181-5108-8657
一、無尾料全自動切鋁機SDY-QFB500配置參數
|
SDY-QFB500 |
規格/型號 |
品牌 |
|
配機鋸片 |
φ500*30*4.4*80T |
SDYCUTTER |
|
PLC |
60MT |
信捷/日本三菱 |
|
人機界面 |
7寸觸控屏/MT8102iQ |
信捷/臺灣威倫 |
|
控制主軸電機 |
5.5kw/2850Pr/min-5000Pr/min |
意大利/CHIARVALLI |
|
送料滾珠絲桿 |
15KW/1460Pr/min-1980Pr/min |
西門子 |
|
送料滾珠絲桿 |
2510 |
臺灣TBI |
|
送料直線方形導軌 |
25-C01 |
臺灣鼎翰/臺灣上銀 |
|
變頻器 |
控制電機5000Pr/min內 |
國產優質 |
|
壓料氣缸 |
SC150*63 |
亞德客 |
|
伺服驅動+電機 |
1.5KW/MR-JE-152S |
WSK |
|
潤滑裝置 |
MQL/0.03ml |
SDYCUTTER |
|
鋸切推進伺服+電機 |
1.0KW |
WSK |
|
鋸切推進絲桿 |
2510 |
臺灣TBI |
|
鋸切推進導軌 |
25-C01 |
臺灣鼎翰 |
|
尾料伺服+電機 |
2510 |
臺灣TBI |
|
鋸切推進導軌 |
25-C01 |
臺灣鼎翰 |
二、設備特點及優勢
1、特殊工藝不傷材料：設備擁有自主發明防刮傷專利結構，工作臺面無需加裝任何防刮傷材料（
如電木板，橡膠板等）任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面；
2、剩余尾料短：自主研發普通機型尾料可短至100mm，比同行業標準機型尾料縮短3倍以上，無尾料機型尾料可短至30mm，為廣大用戶大大節約材料成本;
3、切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性；
4 、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割，節約人工換料時間，伺服
系統送料，送料精度穩定，效率更高；
5、環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命30%以上，切割材
料表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛；
6、專利升降式送料機構 ：設備具有自動升降功能，減小阻力，確保二次送料或送料機構回退時不
帶料
7、設備整機接地，可有效避免漏電造成觸電的安全隱患；
8、設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。
三、設備基本參數
|
電源 |
380V/50Hz |
設備型號 |
SDY-QFB500 |
|
電機轉速 |
2850Pr/min-5000Pr/min |
送料精度 |
±0.1mm |
|
電機功率 |
5.5KW |
切割平面度 |
0.05mm |
|
工作氣壓 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
主軸軸徑 |
30mm |
鋸片直徑 |
500mm |
|
冷卻裝置 |
微量潤滑 |
進刀方式 |
橫向進刀 |
|
進給動力 |
伺服驅動 |
自動送料長度 |
10-650mm |
|
主軸精度 |
0.005mm |
外形尺寸 |
2200*1600*1800（mm) |
|
進給速度 |
0-6m/min |
切割寬度 |
330mm |
|
送料有效單次行程 |
650mm |
切割高度 |
150mm |
|
尾料剩余長度 |
理論值30mm |
重量 |
約1000kg |

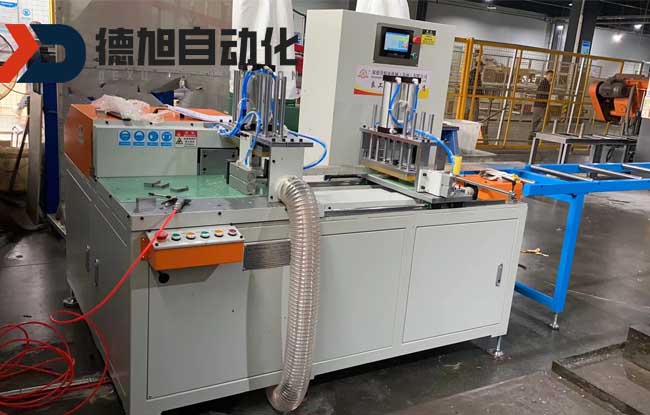

三、設備展示圖
四、設備切割視頻-客戶現場
