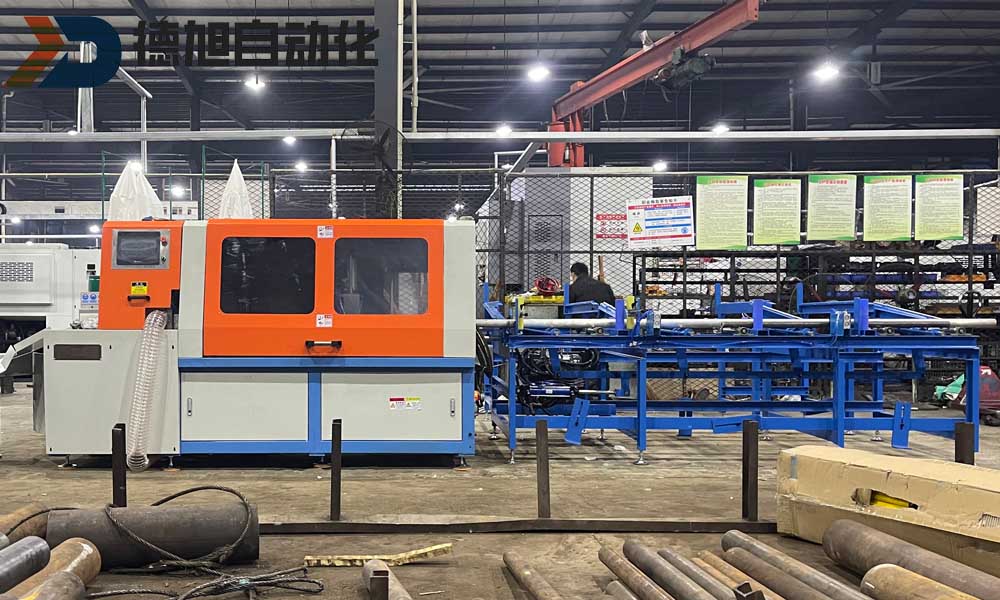

鋁圓棒自動上料鋸切生產線，主要部件由儲料上料機構、分離型自動鋸切圓鋸機、電氣系統、液壓系統等部分組成。

1、儲料上料機構：由儲料架、自動翻料機構及輥筒組組成。

A:儲料架 由優質高強度材料整體焊接而成，具有整體剛性好、強度高、耐沖擊、變形小、吸震性能突出等特點， 能顯著地提高機床的整體剛性和機床鋸切穩定性和可靠性。

      B:自動翻料機構  由液壓系統驅動油缸，頂起翻料板將材料頂起并下降，材料隨著翻料板的下降移動到輥筒組上，完成上料預備動作。

     C:無動力輥筒組 由多組輥筒固定在儲料架上，頂升機構將材料無動力輥筒線上，等待鋸切機送料機構夾取材料。

  儲料上料機構大大降低工人的勞動強度，同時降低鋸切輔助時間。

2、分離型自動鋸切圓鋸機：由機床底座、鋸切電機組、進給機構、自動送料機構、壓料機構、自動潤滑系統、切斷分離機構、切削液冷卻裝置及吸屑機等

  A:機床底座  由優質高強度材料整體焊接而成，并通過回火去應力處理，為具有整體剛性好、強度高、耐沖擊、變形小、吸震性能突出等特點， 能顯著地提高機床的整體剛性和機床鋸切穩定性和可靠性。

B:鋸切電機組 由主軸箱及驅動電機組成。

主軸采用高強度材質經調質處理后精密加工而成，配進口高精密軸承，保證鋸切精度。 采用雙法蘭配合螺母大面積夾緊鋸片，用扳手鎖緊螺母以鎖緊鋸片，方便快捷。

      鋸切電機通過同步帶與主軸連接傳動，傳動效率高，為鋸切提供高效動力。

      C:進給機構 由液壓系統驅動油缸推動鋸切電機組進行強力進給，將被夾壓的工件高精度快速切斷，液壓進給能更有效地保證鋸切過程的平穩性、可靠性和持續性。

      D:自動送料機構 采用伺服電機+高精度滾珠絲桿的先進送料方式，有效提高了送料過程的平穩性、高效性、可靠性、以及自動送料精度。

      E:壓料機構 由一組水平側壓料與一組上壓料裝置組成。兩套裝置可同時夾緊和松開，更有效保證夾緊的可靠性及鋸切過程的平穩性。

     F:自動潤滑系統  采用自動潤滑系統為各運動滑塊定時定量加注潤滑油，自動保養滑塊，提高設備使用壽命。

     G:切斷分離機構  鋸片將材料鋸斷后，粉料機構將鋸片兩側材料分開，鋸片快速回退，避免鋸片在回退過程中接觸材料，提高材料表面光潔度。

     H:切削液冷卻裝置 采用微量潤滑系統噴油嘴隨鋸片一起運動，鋸片在高速切削時達到高效潤滑及冷卻鋸片的作用。該系統用油量微小，8小時耗油量約30～60c.c.；降低鋸片切屑摩擦熱，延長鋸片壽命的同時提高了鋸切表面的粗糙度。該系統配有液位開關，當潤滑油不足時系統自動報警，提醒操作人員添加切削液。

     J:吸屑機  采用2組雙布袋吸屑機，可交替進行吸屑，避免積屑停機，提高生產效率。吸屑機可吸取大部分鋸屑，改善作業環境，減輕工人勞動強度。

 3、電氣系統：由電器柜、觸摸屏、按紐、PLC、電機、交流接觸器、繼電器、開關和輔助元件等組成。機床可實現全過程數控，原材料擺放儲料機構后按啟動按鈕即可自動鋸切作業。自動化程度高，各種安全保護裝置能保證鋸切線全過程的安全平穩運轉。

4、液壓系統：采用液壓泵驅動鋸片進給油缸，進給平穩，通過節流閥可調節進退刀速度。

二、主要技術參數及鋸切材質適用范圍：

1、 設備型號

設備型號：鋁圓棒自動上料鋸切生線

原材料規格：直徑140-180mm *長度6000mm

 成品長度80-1200mm

2、鋁型材自動上下料鋸切線主要技術參數表：

三、鋁圓棒自動上料鋸切線主要部件配置

四、鋁圓棒自動上料鋸切線主要部件配置主要結構特性

1、鋸切刀具采用剛強度硬質合金圓鋸片，鋸片使用壽命長，鋸口窄，省材。

2、采用臺達PLC進行自動控制，采用臺達觸摸屏進行參數設定，全過程數字化控制。

3、工件鋸切精度高，無毛刺，垂直度高達0.1/100mm，表面粗糙度6.3-3.2范圍內。

4、采用強制冷卻系統、集中自動潤滑系統、鋸屑自動收集系統、設備整體性能可靠。

5、采用法蘭式鋸片加緊機構，完全防止了圓鋸片的振顫、偏擺，鋸切精度高。

6、液壓、氣動系統元件全部采用知名品牌產品，設備整體性能有可靠保證。

7、高精度的鋸切電機組，保證圓鋸機的鋸切精度及圓鋸片的使用壽命。

8、采用光電技術結合PLC控制系統，實現材料頭刀齊頭功能，減少料頭浪費。材料規則情況下第一刀把材料切屑5mm,實現無料頭切割。

9、儲料架單次能承載鋁棒重量2噸以內，依次類推。

10、自動送料機構，滿足直徑180mm單根上料，50直徑4支同時上料送料。

送料長度在多少范圍內，送料長度10-1200mm

 送料速度：Max20米/分鐘

11、操作流程：

人工將材料放置到儲料架上---翻料機構將材料到無動力滾筒線上---送料伺服后退并夾住材料頭部送料到鋸切壓料位置---鋸切壓料機構壓料---鋸切電機啟動并前進齊頭切割---齊頭切割后鋸切壓料機構松開材料---送料機構壓料并按設定的長度送料---送料完成后鋸切壓料機構壓料并進行切割作業----單支材料切割完成后翻料機構將材料翻轉到無動力輥筒上---如此往復自動切割。
